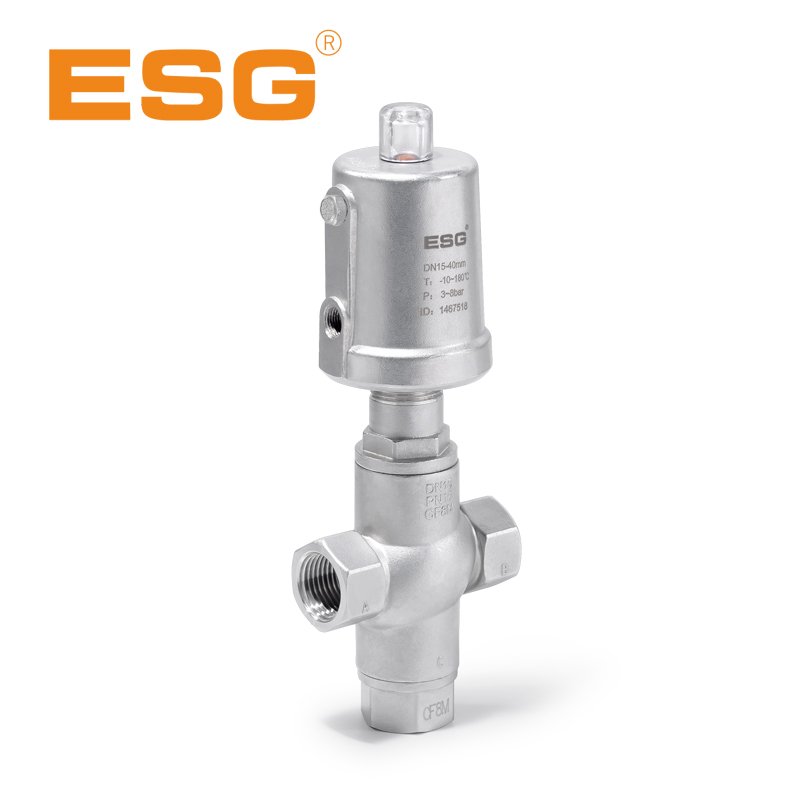

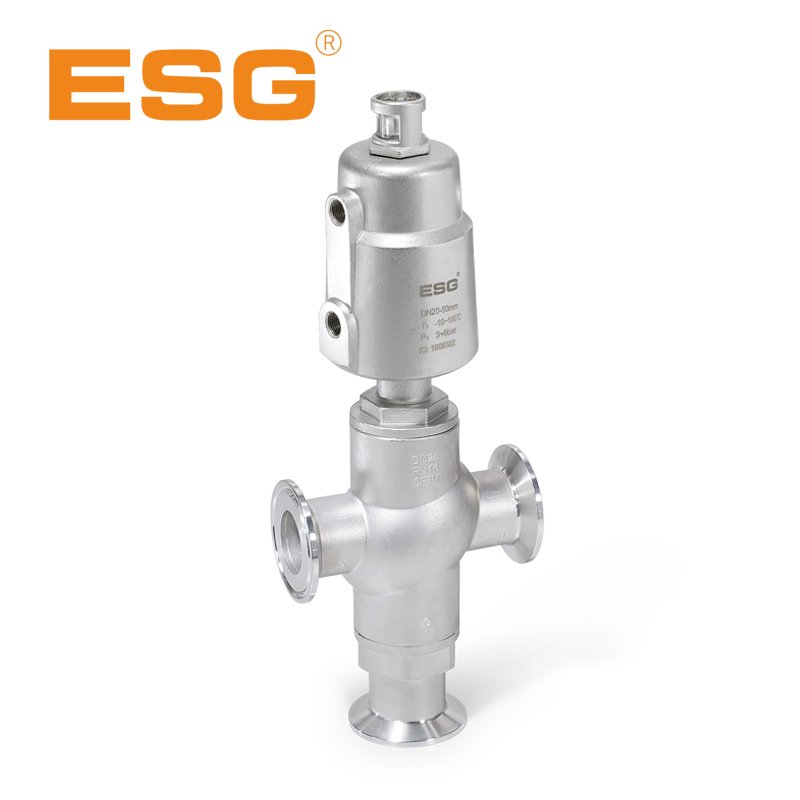

- 103系列三通氣控角座閥
-
工作原理
本閥門共有三處通孔，可實現換向分流、或混合功能，在一定程度上可替代兩只兩通截止閥。閥門在非工作狀態時，由于彈簧力的作用，閥門C端常閉，B端常開；當執行器活塞被壓縮氣體作用時，閥門C端打開，B端關閉。雙作用形式時，靠壓縮空氣控制閥門開啟與關閉。
技術參數
工作壓力：0-16bar (0-232psi)
控制壓力：3-8bar (43.5-116psi)
控制介質：潔凈的壓縮空氣或中性氣體
閥體材質：CF8M
氣缸材質：CF8
密封材質：PTFE
介質溫度：-10℃ — +180℃ (PTFE常溫型)
環境溫度：-10℃ — +80℃
控制形式：單作用常閉，雙作用常閉，雙作用自由態
連接形式：螺紋式、快裝式
適用介質：水、蒸汽、油、中性氣體或液體，有機溶劑，
酸堿溶液等
泄漏等級：DIN EN 12266 A級
