工作原理

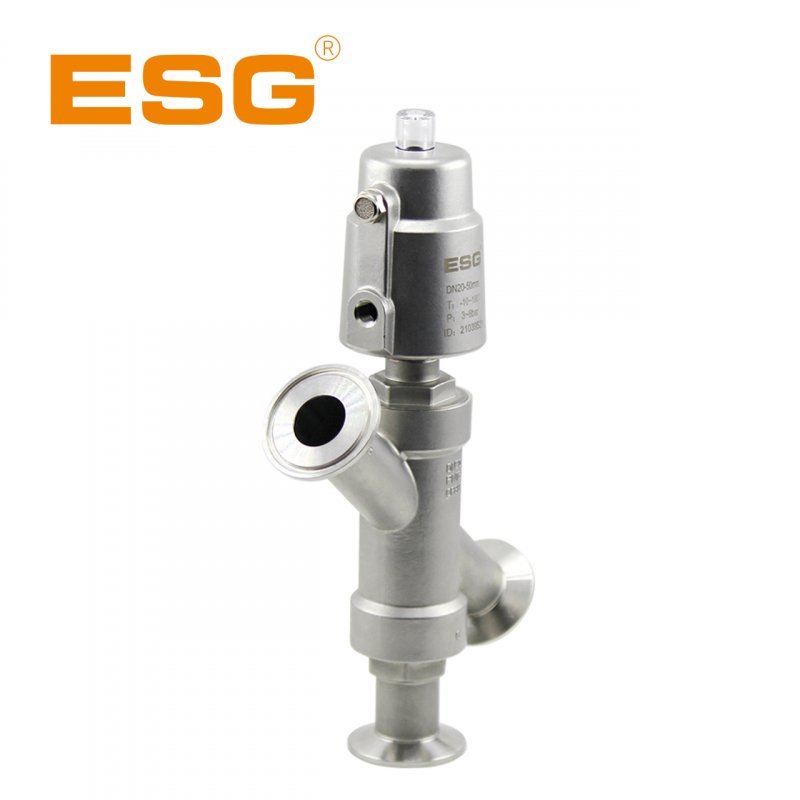

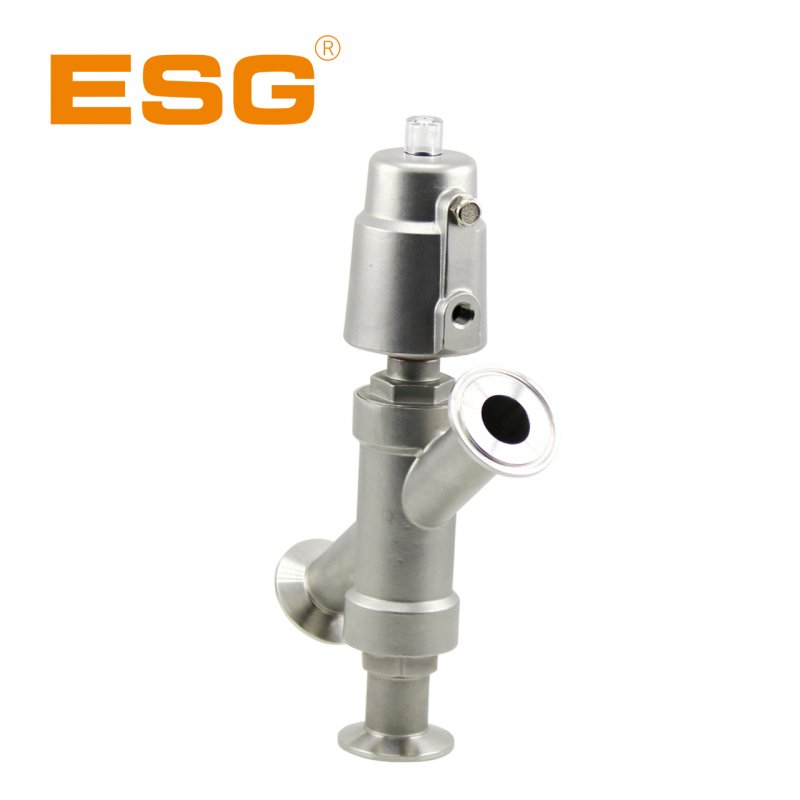

本閥門共有3處通孔A、B、C，可實現換向、分流或混合功能，在一定程度上可替代兩只兩通截止閥。閥門在非工作狀態時，由于彈簧力的作用，閥門C端常閉，A與B相通；當執行器活塞被壓縮氣體作用時，閥門C端與A端相通，A與B的通道關閉。雙作用時，靠壓縮空氣控制閥門開啟與關閉。
-
特點
1.下密封結構，避免螺紋與介質直接接觸，可減少殘留，易于清洗；
2.Y型結構設計，流阻小，流量大，流阻可減少50%，流量可提高40%；
3.氣缸采用不銹鋼材質，在惡劣的環境中更加耐用，可360°旋轉。
技術參數
工作壓力：0-16bar（0-232psi）
控制壓力：3-8bar（43.5-116psi）
控制介質：潔凈的壓縮空氣或中性氣體
閥體材質：CF8M
氣缸材質：CF8
密封材質：PTFE
介質溫度：-10℃---+180℃
環境溫度：-10℃----+80℃
控制形式：單作用常閉、雙作用常閉、雙作用自由態
連接形式：快裝式
適用介質：水、蒸汽、油、中性氣體或液體，有機溶劑，酸堿溶液等
泄漏等級：DIN EN 12266 A級
