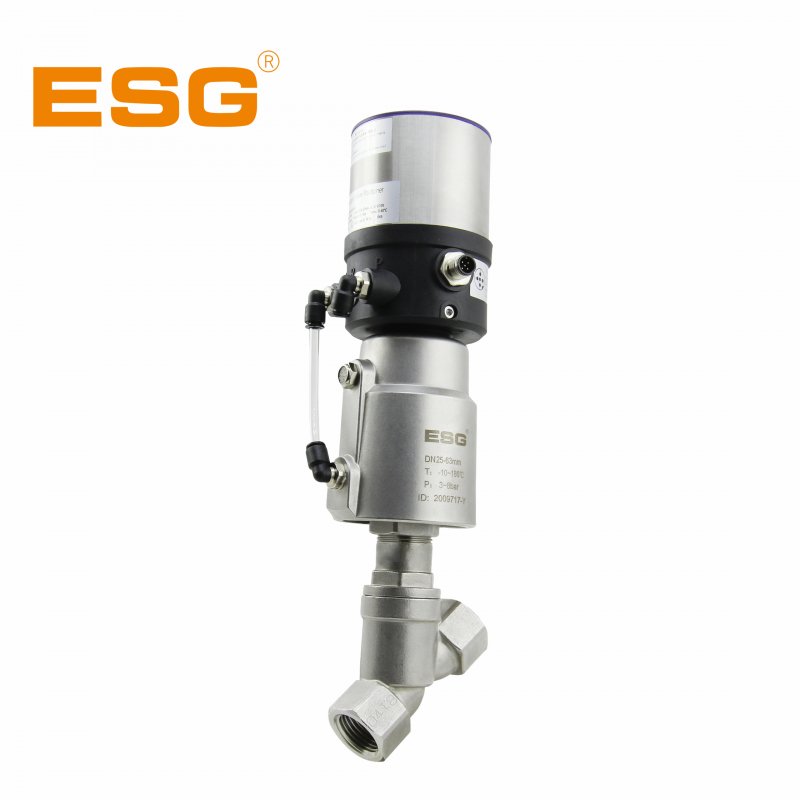

- 105系列氣控比例調節角座閥
-
工作原理
閥門定位器從控制器或控制系統接收4-20mA（0-5/10V）的電流信號，通過處理器轉換成氣信號，控制閥門開度，并與閥門調節錐共同實現閥門的快速準確流量調節。
-
特點
1.調節方便，操作簡單;
2.運行穩定;
3.獨特的調節錐設計，建立了閥門開閉行程和流量的線性或等百分比的變化關系，從而實現精確快速的流量調節功能;
4.104/124分體式調節閥,因?qū)⒅黧w控制部分獨立出來，可安裝在遠端，更能適應高溫高濕等較惡劣的場所;
5.穩定狀態下無需消耗空氣;
6.可拓展為數字控制或過程控制功能。
技術參數
連接形式：螺紋式、焊接式、快裝式、法蘭式
介質溫度：-10℃ — +180℃ (PTFE常溫型)
+25℃ — +220℃ (PTFE高溫型)
環境溫度：0 — +60℃
工作壓力：參見比例調節角座閥安裝選型表
控制壓力：4—7bar (58-102psi)
閥門控制電源：24VDC±10%
閥門設定信號：0/4—20mA或0—5/10V
功耗：<4W
設定信號輸入阻抗：0/4—20mA信號時120Ω，
0—5/10V信號時40KΩ
模擬輸出信號：0/4—20mA時最大負載750Ω，
0—5/10V時最大電流20mA
開關量信號輸出最大電流：100mA
防護等級：IP65
防爆等級：Ex nA IIC T4
泄漏等級：DIN EN 12266 A級
